Копакетированная оптика: как CPO меняет архитектуру ИИ-ускорителей
Nature опубликовал обзор копакетированной оптики — направления, которое выводит фокус индустрии за пределы алгоритмов и кремниевых транзисторов.

Копакетированная оптика для высокопроизводительных вычислений и ИИ
Электрические интерфейсы внутри серверных стоек приближаются к физическому пределу пропускной способности, и оптика, упакованная в один корпус с чипом, рассматривается как кандидат на замену медных линий. Для тех, кто проектирует физический слой машинного обучения, это сигнал: следующее десятилетие будет определяться не только весами и токенами, но и тем, как чипы обмениваются данными между собой.
Архитектура под капотом

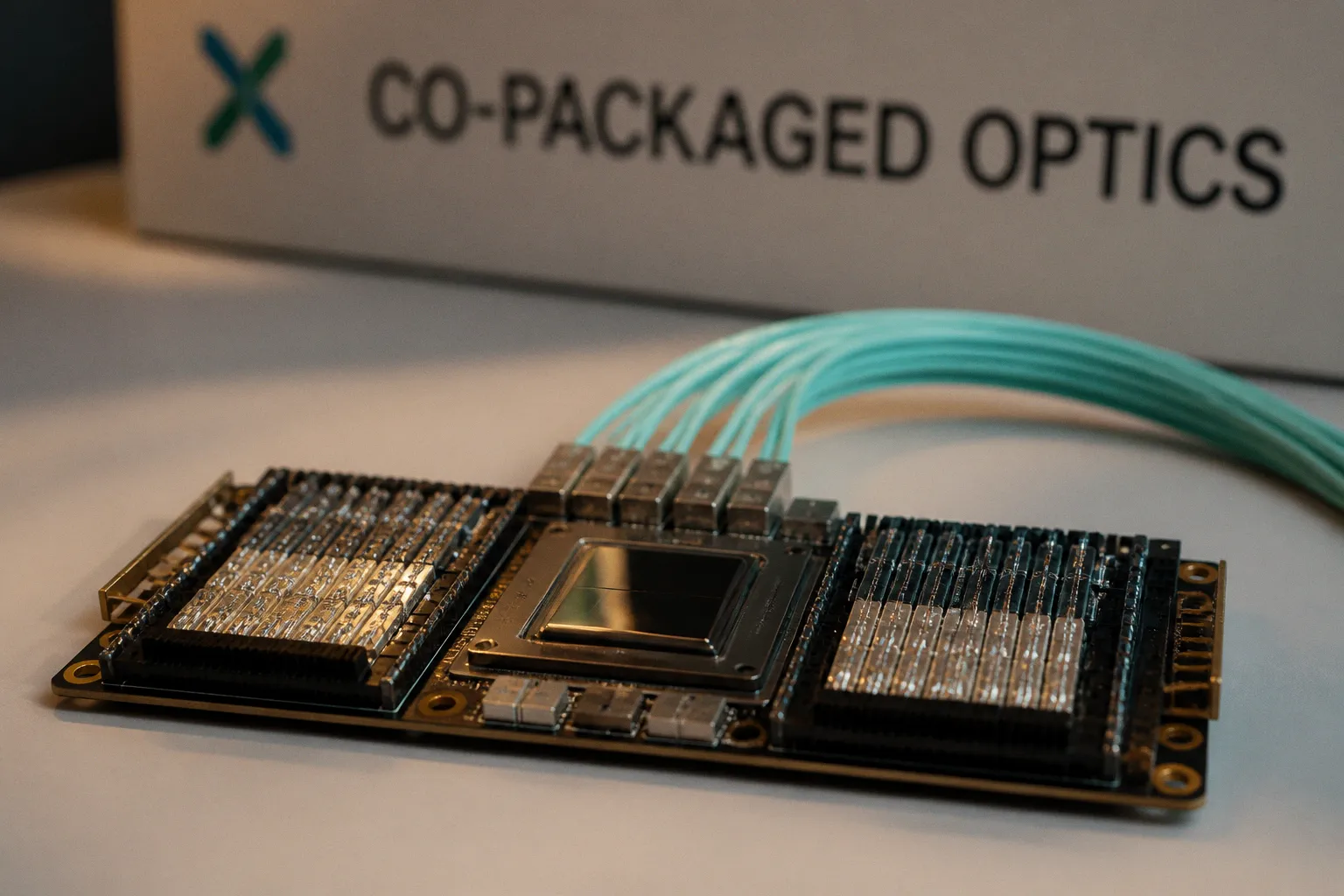

Копакетированная оптика (CPO) — схема, в которой оптические трансиверы монтируются на общей подложке или интерпозере рядом с коммутационным ASIC или ИИ-ускорителем. Медные дорожки последних миллиметров заменяются волноводами. Электрооптическое преобразование сдвигается ближе к кремнию, длина высокочастотных электрических трасс сокращается, плотность портов на чип растёт. По сути, это отказ от дискретных pluggable-модулей в пользу интеграции оптики в тот же корпус, где живёт коммутатор. Топология меняется: внешние оптические разъёмы исчезают, интерфейс между чипом и оптоволокном стековой разводки становится неразрывной частью кремниевой платформы.
Где упирается масштабирование
Рост параметров моделей упирается не только в FLOPS, но и в пропускную способность сети между ускорителями. Современные кластеры для обучения крупных архитектур уже не помещаются в одну стойку — десятки тысяч GPU обмениваются тензорами через многоуровневую коммутацию, и каждая стадия добавляет задержку и потребление. Спрос на bandwidth растёт быстрее, чем медные интерфейсы успевают перестраиваться: переход с PCIe на более быстрые стандарты затрагивает всю экосистему — от сетевых адаптеров до систем питания. В гипермасштабируемых кластерах bandwidth per watt — параметр, определяющий плотность стоек и общий энергобаланс дата-центра. Оптика на этом уровне не косметика, а единственный способ поднять плотность без удвоения энергопотребления.
Нерешённое
Производственный выход оптических компонентов на зрелых кремниевых линиях пока ниже, чем у медных решений. Калибровка лазеров, герметизация корпуса, термокомпенсация — каждая стадия требует отладки на уровне, который зрелая медная индустрия прошла десятилетия назад. Межвендорская стандартизация в процессе: разные поставщики предлагают несовместимые интерфейсы, что замедляет принятие. Тепловой режим при интеграции оптики в один пакет с ASIC требует новых подходов к охлаждению — стандартные радиаторы и воздушный поток могут оказаться недостаточны. До массового развёртывания в публичных облаках — годы инженерной работы, а не квартальных PR-анонсов.
