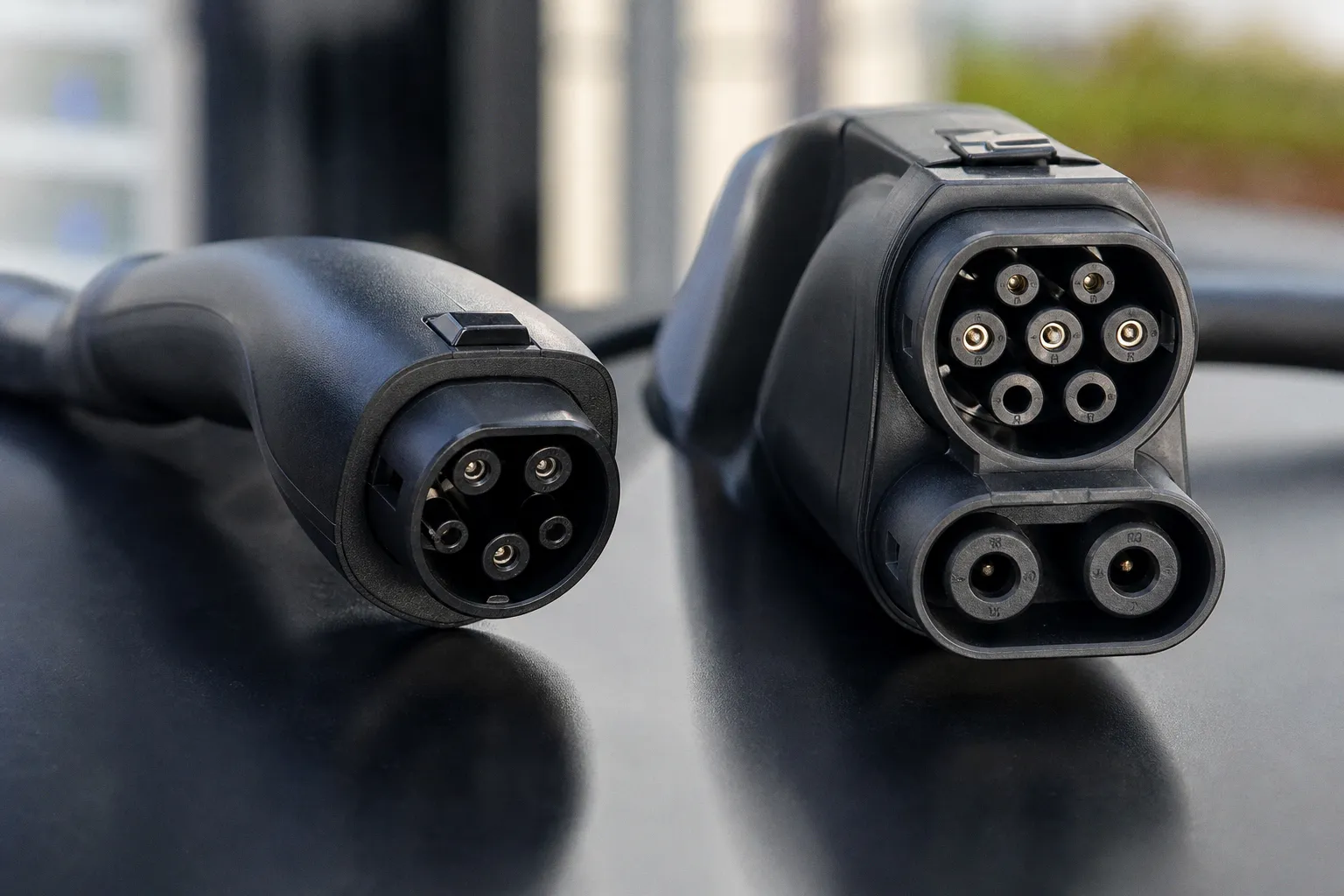

Сравнить порты NACS и CCS2 для домашней зарядки электромобиля
Семь пинов против девяти. 19,2 кВт против 22 кВт. Один и тот же сценарий — подъехать к настенной станции, вставить разъём, уйти в дом — разложен на два разных инженерных решения.
При сравнении портов NACS и CCS2 для домашней зарядки вскрываются детали, которые не показывают на витрине дилерского центра. Коммутация AC/DC через одну и ту же контактную группу, механика фиксации, распределение нагрузки по фазам — всё это влияет на то, как именно ваш автомобиль будет «пить» ток из розетки.
Архитектура контактов: почему NACS компактнее за счёт совмещения линий
NACS использует семь контактов в едином компактном разъёме. Два силовых пина — L1 и L2 — работают как на переменный (AC), так и на постоянный ток (DC). Это принципиально отличается от CCS2, где AC-зарядка и DC-зарядка идут через разные контактные группы: три верхних пина (L1, L2, L3 и нейтраль) отвечают за «медленный» переменный ток, два нижних крупных — за быструю DC-зарядку.
NACS совмещает AC и DC линии в одном разъёме. Это экономия места и упрощение конструкции, но плата — необходимость внутренней коммутации в зарядном порту автомобиля.
При домашней зарядке на AC разница в архитектуре почти незаметна для пользователя. Автомобиль с NACS через тот же порт получает и переменный ток от Wallbox, и постоянный от станции быстрой зарядки — переключение происходит внутри бортового зарядного устройства (OBC). CCS2 физически разделяет эти контуры: AC-часть «говорит» через верхнюю секцию, DC — через нижнюю.
Что это даёт на практике? NACS-разъём легче, тоньше, удобнее в руке — его масса около 0,5 кг против 0,7–0,9 кг у CCS2. Разница кажется мелкой, но при ежедневном использовании она ощутима: компактный разъём проще вставить одной рукой, особенно зимой в перчатках.
Энергетический потенциал: лимиты однофазных сетей и преимущество трёх фаз
Домашняя зарядка — это в первую очередь AC. И здесь ключевой становится не форма разъёма, а параметры электросети и возможностей бортового зарядного устройства.
| Параметр | NACS (SAE J3400) | CCS2 (IEC 62196-3) |
|---|---|---|
| Максимальная AC-мощность (однофазная сеть) | 19,2 кВт (240 В × 80 А) | 7,4 кВт (230 В × 32 А) |
| Максимальная AC-мощность (трёхфазная сеть) | Не поддерживается стандартно | 22 кВт (400 В × 32 А) |
| Максимальная DC-мощность | До 1 МВт (MCS-совместимый) | До 350 кВт |
| Типичная домашняя зарядка | 7,2–11,5 кВт | 7,4–11 кВт (1 фаза) / 22 кВт (3 фазы) |
| Масса кабеля с разъёмом | ~0,5 кг | ~0,7–0,9 кг |
NACS выигрывает в однофазных сетях Северной Америки, где стандартное напряжение — 240 В. При 80 амперах это даёт 19,2 кВт, и домашняя станция может полностью загрузить даже мощный OBC. Но трёхфазных сетей в бытовом секторе США и Канады практически нет — там это промышленная история.
CCS2 проектировался под трёхфазную европейскую сеть. Для домашней зарядки в Германии или Франции 22 кВт через три фазы — реальность, а не маркетинговая цифра.
В Европе трёхфазный ввод — стандарт для частных домов и многих квартир. CCS2 через три фазы по 32 ампера выдаёт 22 кВт, и домашняя Wallbox способна зарядить батарею ёмкостью 75 кВт·ч за 3,5–4 часа. Однофазный CCS2 при 32 амперах — это 7,4 кВт, то есть примерно втрое дольше. Поэтому в Европе реальная мощность домашней зарядки CCS2 выше, чем у NACS в аналогичных условиях — но только если дом подключён к трёхфазной сети.
Что происходит на практике
- Дом в пригороде Далласа: однофазный ввод 240 В, Wallbox на 48 А — 11,5 кВт через NACS. Tesla Model Y заряжается за 5–6 часов.
- Коттедж под Мюнхеном: трёхфазный ввод, Wallbox на 11 кВт (3 × 16 А) — BMW i4 набирает 100% за 6–7 часов. При 22 кВт (3 × 32 А) — за 3,5 часа.
- Квартира в Париже с однофазным вводом: CCS2 через адаптер, 7,4 кВт — Renault Mégane E-Tech заряжается за 8–9 часов.
Разница не в «лучшем» стандарте, а в параметрах локальной сети. NACS заточен под высокую мощность на одной фазе. CCS2 — под гибкость: от одной фазы до трёх.
Механика фиксации и безопасности: где стоит замок
Различие в расположении электромеханического замка — одна из тех деталей, которые редко обсуждают, но которые определяют удобство повседневного использования.
NACS: замок интегрирован в порт автомобиля. Когда вы вставляете разъём, внутренний механизм порта защёлкивается и блокирует его до тех пор, пока автомобиль не получит команду на отключение. Сам кабель на Wallbox-станции — просто провод с разъёмом, без механических подвижных частей.
CCS2: замок установлен на разъёме кабеля. Фиксация происходит снаружи — на корпусе штекера. Это значит, что при подключении кабель «пристёгивается» к автомобилю, и снять его можно только после разблокировки.
| Элемент | NACS | CCS2 |
|---|---|---|
| Расположение замка | В порту автомобиля | На разъёме кабеля |
| Тип фиксации | Электромеханический, управление автомобилем | Электромеханический, управление через станцию или автомобиль |
| Уязвимость к вандализму | Ниже — замок внутри корпуса порта | Выше — замок доступен снаружи |
| Износ при частом использовании | Концентрируется на порту | Распределён между портом и разъёмом |
Замок в порту автомобиля — это не мелочь, а вопрос безопасности: внутренний механизм сложнее повредить или обойти.
Для домашней зарядки разница в расположении замка скорее эстетическая и эргономическая: NACS требует меньше усилий при подключении, CCS2 даёт ощутимый «щелчок» фиксации, который некоторые водители считают более надёжным на ощупь.
Глобальный переход на SAE J3400: как Северная Америка адаптируется
В 2023 году Tesla опубликовала спецификацию своего разъёма как открытый стандарт. SAE International начал работу над SAE J3400 — формализацией NACS. К 2025 году основные автопроизводители в Северной Америке (Ford, GM, Rivian, Volvo, Polestar, Mercedes-Benz, BMW, Hyundai, Kia) подтвердили переход на NACS.
Переход — не мгновенный. На дорогах ещё десятки миллионов автомобилей с CCS1 (американская версия CCS). Поэтому:
- Станции быстрой зарядки оснащаются двумя типами разъёмов или поставляются с переходниками.
- Tesla открыла часть Supercharger-сети для CCS1-автомобилей через адаптеры Magic Dock.
- Новые модели 2025–2026 годов выпускаются с NACS-портом, но переходники CCS1→NACS и NACS→CCS1 доступны на рынке.
Для домашней зарядки переход на SAE J3400 проще: Wallbox с кабелем NACS стоит сопоставимо с CCS1-версией, а установка ничем не отличается. Владелец нового Ford Mustang Mach-E 2025 года просто заказывает Wallbox с разъёмом NACS и подключает его к существующему выделенному автомату на 50–60 А.
Что не изменилось
- Бортовое зарядное устройство автомобиля по-прежнему определяет максимальную AC-мощность. NACS не «ускоряет» зарядку сам по себе.
- Домашняя электрика — тот же кабель, тот же автомат, та же мощность ввода. Переход на другой разъём не решает проблему слабого ввода.
- Протоколы коммуникации — PLC (Power Line Communication) используется в обоих стандартах; разница в физическом слое, а не в логике обмена данными.
Региональная привязка инфраструктуры: почему стандарты жёстко привязаны к сетям
Попытка сравнить NACS и CCS2 для домашней зарядки без учёта локальной электросети — бессмысленное упражнение. Стандарты проектировались под конкретные энергосистемы.
Северная Америка: однофазные сети 120/240 В, частота 60 Гц. Бытовой ввод — 100–200 А при 240 В. Максимальная мощность, которую можно выделить на Wallbox без модернизации щитка, — 11,5–19,2 кВт. NACS с его однофазным AC до 19,2 кВт идеально вписывается в эту архитектуру.
Европа: трёхфазные сети 230/400 В, частота 50 Гц. Бытовой ввод — 3 × 25–63 А. CCS2 с поддержкой трёхфазной зарядки до 22 кВт эту систему. Однофазная зарядка через CCS2 — компромисс для квартир с ограниченным вводом.
Азия: Япония — смешанная система (100/200 В, 50/60 Гц), Китай — GB/T, который несовместим ни с NACS, ни с CCS2. Республика Корея использует CCS2, но домашняя зарядка развита слабее из-за плотной городской застройки.
| Регион | Стандарт порта | Типичная домашняя сеть | Макс. AC-мощность на Wallbox |
|---|---|---|---|
| США, Канада | NACS (SAE J3400) | Однофазная, 240 В | 19,2 кВт |
| ЕС, Великобритания | CCS2 (IEC 62196-3) | Трёхфазная, 400 В | 22 кВт |
| Китай | GB/T | Трёхфазная, 380 В | 22 кВт |
| Япония | CHAdeMO / CCS2 (переход) | Однофазная, 200 В | 5,7–8 кВт |
Стандарт зарядного порта — это производная от энергосистемы. NACS не лучше и не хуже CCS2; он заточен под другую электрическую реальность.
Что это значит для домашней зарядки
Если вы покупаете электромобиль для использования в конкретном регионе, вопрос «NACS или CCS2» решается не вами, а рынком. В Северной Америке с 2025 года новые автомобили идут с NACS. В Европе — с CCS2. Переходники существуют, но для домашней зарядки они не нужны: Wallbox всегда заказывается под порт вашего автомобиля.
Реальный выбор, который стоит перед владельцем, — мощность станции. Вот где параметры домовой сети вступают в силу:
1. Определите тип ввода: однофазный (американский стандарт) или трёхфазный (европейский).
2. Проверьте номинал вступного автомата: в США — 100 или 200 А при 240 В, в Европе — 25–63 А на фазу.
3. Выделите на Wallbox не более 80% номинала (правило NEC для Северной Америки, аналогично в IEC для Европы): автомат 50 А → максимальный ток зарядки 40 А.
4. Убедитесь, что OBC автомобиля поддерживает запрашиваемую мощность: если OBC ограничен 11 кВт, то Wallbox на 22 кВт не даст выигрыша.
Итого: физика, а не бренд
NACS и CCS2 — два решения одной задачи, спроектированные под разные электрические реальности. NACS компактнее, легче и оптимизирован под высокую мощность на одной фазе. CCS2 гибче: трёхфазная зарядка до 22 кВт делает его мощнее в европейских домах, а раздельные AC/DC контактные группы упрощают конструкцию порта автомобиля.
Для домашней зарядки критичны не разъёмы, а три параметра: мощность ввода в дом, номинал выделенного автомата и возможности бортового зарядного устройства. Стандарт порта — константа, определённая рынком. Вариативность — на стороне электрики.
