Технологии интернета вещей: этапы развертывания в городской среде

Городской IoT-проект начинается не с закупки датчиков, а с финансовой модели. Муниципалитету или оператору инфраструктуры предстоит оплатить не только сами сенсоры, но и обследование объектов, монтаж, радиосеть, серверную или облачную платформу, интеграцию с уже работающими системами и последующее обслуживание. В структуре затрат это классический набор CAPEX и OPEX: первоначальные инвестиции в оборудование и внедрение плюс регулярные расходы на связь, хранение данных, замену батарей, киберзащиту и поддержку.

Поэтому технологии интернета вещей в городской среде нельзя оценивать по цене одного устройства. Датчик, который стоит недорого на этапе закупки, способен оказаться дорогим в эксплуатации, если ему требуется частая замена батарей, отдельная SIM-карта, сложный монтаж или ручная обработка показаний. Реальная экономика появляется там, где сенсоры встроены в управленческий контур: данные автоматически влияют на работу освещения, теплоснабжения, транспорта, водоканала или экологических служб.

Архитектура IoT: почему датчик — только нижний этаж системы

Городская IoT-система строится как минимум из трех уровней.

Первый — физический. Это датчики, счетчики, контроллеры, исполнительные устройства и шлюзы. Они фиксируют температуру, влажность, давление, расход воды, уровень заполнения контейнеров, состояние дорожного полотна, параметры воздуха или энергопотребление здания. В отдельных сценариях устройство не только передает показания, но и принимает команду: снижает яркость светильника, изменяет режим вентиляции или отправляет сигнал об аварии.

Второй — коммуникационный. Он отвечает за передачу данных от объекта к серверу. Здесь используются разные технологии связи, поскольку городская среда неоднородна: подвал, опора уличного освещения, распределительный шкаф, фасад здания и транспортный перекресток предъявляют к сети разные требования.

Третий — уровень облачных или локальных информационных систем. На нем данные собираются, очищаются, сопоставляются с географическими координатами, визуализируются и передаются в прикладные системы. Для оператора ЖКХ это может быть диспетчерская панель, для транспортного центра — система управления светофорами, для экологической службы — карта загрязнений и архив измерений.

Слабое место многих проектов находится не на уровне сенсоров, а между уровнями. Датчик может исправно передавать показания, но эти данные не попадут в систему заявок, не будут связаны с кадастровой картой или не повлияют на регламент обслуживания. В результате город получает еще один изолированный массив телеметрии, а не работающий цифровой контур.

В IoT-проекте ценность создает не количество установленных сенсоров, а число управленческих решений, которые система может принимать без ручной обработки данных.

До начала развертывания необходимо описать цепочку движения информации:

• какое событие фиксирует устройство;
• с какой периодичностью формируется пакет данных;
• по какому каналу он передается;
• где хранится и сколько времени должен быть доступен;
• кто отвечает за реакцию на отклонение;
• каким способом подтверждается выполнение действия.

Например, для контроля температуры в тепловом пункте может быть достаточно редких сообщений и сигнала при выходе за пределы диапазона. Для адаптивного управления транспортным потоком потребуется существенно более короткий цикл передачи, другой класс оборудования и более жесткие требования к доступности сети. Универсальная архитектура здесь не работает: она либо переплачивает за избыточные характеристики, либо не выдерживает нагрузку.

Этап первый: инвентаризация объектов и расчет TCO

Развертывание IoT в городском управлении разумно начинать с инвентаризации инфраструктуры. На этом этапе формируется не каталог желаемых технологий, а карта объектов, ограничений и будущих операционных расходов.

Для каждого сценария нужно определить:

1. Состояние инженерного объекта. Есть ли доступ к электропитанию, где размещается оборудование, насколько защищен шкаф или колодец, можно ли провести обслуживание без перекрытия улицы или остановки технологического процесса.

2. Требования к данным. Одни счетчики передают небольшие пакеты несколько раз в сутки. Другие устройства должны сообщать об аварии почти немедленно. Различия в частоте передачи напрямую влияют на выбор протокола, батареи и тарифной модели связи.

3. Стоимость монтажа. В городской среде установка часто обходится дороже самого сенсора. Монтаж на высоте, доступ в подвал, согласование работ, защита от вандализма и необходимость временно отключить инженерную систему увеличивают CAPEX.

4. Регламент обслуживания. Если датчик установлен в труднодоступном месте, частая замена батареи разрушает экономику проекта. Нужно считать не только заявленный срок автономности, но и стоимость выезда, допуска персонала и простоя оборудования.

5. Жизненный цикл данных. Архив показаний, резервное копирование, аналитика и хранение журналов событий формируют OPEX. Для городского оператора это может оказаться существеннее, чем первоначальная стоимость платформы.

В такой модели ключевым показателем становится TCO — совокупная стоимость владения. Она должна учитывать оборудование, связь, монтаж, программную интеграцию, сопровождение и вывод системы из эксплуатации. Если считать только закупочную цену, проект почти неизбежно будет оптимизирован в ущерб будущей эффективности.

На этом же этапе следует определить владельца данных. В многослойной городской системе показания могут проходить через подрядчика связи, интегратора, облачную платформу и профильное ведомство. Без заранее заданных правил возникают споры о доступе, формате выгрузки, сроке хранения и ответственности за пропуски. Для масштабирования такие вопросы нельзя оставлять на уровне технических приложений к контракту.

Этап второй: выбор протокола связи для конкретной городской задачи

Протоколы связи для умного города выбирают не по принципу технологической моды, а по профилю нагрузки. Наиболее показательно сравнение LoRaWAN и NB-IoT.

LoRaWAN использует топологию «звезда»: конечные устройства передают данные на базовую станцию или шлюз, который затем пересылает их на сервер. Это позволяет развернуть сеть под конкретную территорию — например, в промышленной зоне, квартале с муниципальными зданиями или на территории коммунального предприятия.

На открытой местности дальность связи LoRaWAN может достигать 10–15 км. В плотной застройке радиус обычно сокращается до 2–5 км, а на него влияют высота размещения шлюза, материал зданий, рельеф и наличие помех. Поэтому расчет покрытия по карте без радиообследования часто дает слишком оптимистичный результат.

NB-IoT работает в лицензируемом узком частотном диапазоне сотовых сетей. Его преимущество проявляется там, где требуется уверенное прохождение сигнала внутрь здания, под землю или в подвальные помещения. Для автоматизированного съема показаний счетчиков это может быть более рациональным выбором, чем строительство отдельной сети шлюзов.

При этом противопоставлять две технологии как взаимоисключающие неправильно. В одном городе LoRaWAN может обслуживать датчики заполнения контейнеров и уличного освещения, а NB-IoT — счетчики в подвалах и удаленные инженерные узлы. Гибридная модель увеличивает сложность управления, но снижает риск подгонять все сценарии под ограничения одного стандарта.

Связь — это также вопрос цепочки поставок. Для каждого класса устройств необходимо заранее оценить доступность модемов, батарей, антенн, шлюзов и запасных компонентов. Если поставка критически важного элемента зависит от одного производителя, проект получает не только технический, но и финансовый риск. Масштабирование IoT-проектов требует унификации интерфейсов и минимизации закрытых решений, иначе расширение сети превращается в повторную закупку всей технологической платформы.

Этап третий: энергоэффективность и автономность сенсоров

Для городских датчиков батарея является частью операционной модели. Заявленный срок службы до 5–10 лет для автономных LoRaWAN-устройств достижим не в любой конфигурации, а при низкой частоте передачи, небольших пакетах данных и корректно настроенном режиме сна. Чем чаще устройство выходит на связь, тем быстрее расходуется запас энергии.

На автономность влияют несколько факторов:

• частота отправки телеметрии;
• мощность передатчика и качество радиосигнала;
• температура окружающей среды;
• объем служебного обмена;
• необходимость подтверждать доставку каждого сообщения;
• частота обновления прошивки;
• работа встроенных измерительных элементов;
• механическая и климатическая защита корпуса.

В городской эксплуатации нельзя принимать решение только по паспорту. Сенсор на северной стене здания и сенсор внутри теплого технического помещения работают в разных условиях. Устройство в подземном колодце может тратить больше энергии на передачу из-за ослабления сигнала. Датчик, который формирует тревожные сообщения при каждом колебании параметра, будет расходовать батарею быстрее, чем оборудование с редкой плановой передачей.

Рациональная архитектура разделяет обычную телеметрию и аварийные события. В штатном режиме устройство может передавать агрегированные данные через заданный интервал. При выходе параметра за порог формируется отдельное сообщение. Такой подход снижает радионагрузку и одновременно сохраняет ценность системы для диспетчера.

Есть и обратная сторона экономии энергии. Редкая передача уменьшает OPEX, но снижает оперативность реакции. Для мониторинга уровня воды в резервуаре это может быть приемлемо, если система умеет отдельно сигнализировать об аварийном росте. Для управления светофорами или обнаружения опасного состояния на перекрестке задержка становится критическим ограничением.

Поэтому показатель автономности должен рассматриваться вместе с SLA обслуживания. Если замена батареи возможна только во время сезонных работ, оборудование следует проектировать с запасом по энергопотреблению. Если объект доступен постоянно, экономически может быть оправдан сенсор с более частой передачей и расширенной диагностикой.

Этап четвертый: интеграция датчиков в инфраструктуру города

После выбора сети начинается наиболее сложная часть — интеграция датчиков в инфраструктуру. Установка устройств сама по себе не меняет городскую систему. Эффект появляется только тогда, когда данные соединены с существующими процессами.

ЖКХ и инженерные сети

В автоматизации ЖКХ IoT обычно связывают со счетчиками, тепловыми пунктами, насосными станциями, системами освещения и диспетчеризацией. Датчики помогают перейти от периодических обходов к постоянному мониторингу.

Но автоматизация не означает, что каждое показание нужно передавать в центральную систему в режиме реального времени. Для разных параметров задаются разные режимы:

• плановая передача показаний — для учета ресурсов;
• регулярная телеметрия — для выявления медленных отклонений;
• внеплановое сообщение — для аварийного события;
• локальная логика — для реакции без обращения к облачной платформе.

Так можно снизить нагрузку на сеть и стоимость хранения данных. Одновременно необходимо предусмотреть контроль качества: пропуски, скачки, отрицательные значения, дрейф сенсора и рассинхронизацию времени. Без этого оператор может принять неисправность датчика за изменение состояния объекта.

Уличное освещение

Интеллектуальное освещение требует не только контроллеров на светильниках, но и сценариев управления. Если система просто собирает сведения о включении и отключении, это еще не полноценное iot в городском управлении, а удаленный мониторинг.

Экономический результат появляется, когда данные используются для регулирования яркости, обнаружения отказов и планирования выездов. При этом алгоритм должен учитывать транспортную нагрузку, время суток, погодные условия и требования безопасности. Слишком агрессивное снижение яркости способно дать экономию на электроэнергии, но увеличить риски и расходы на контроль.

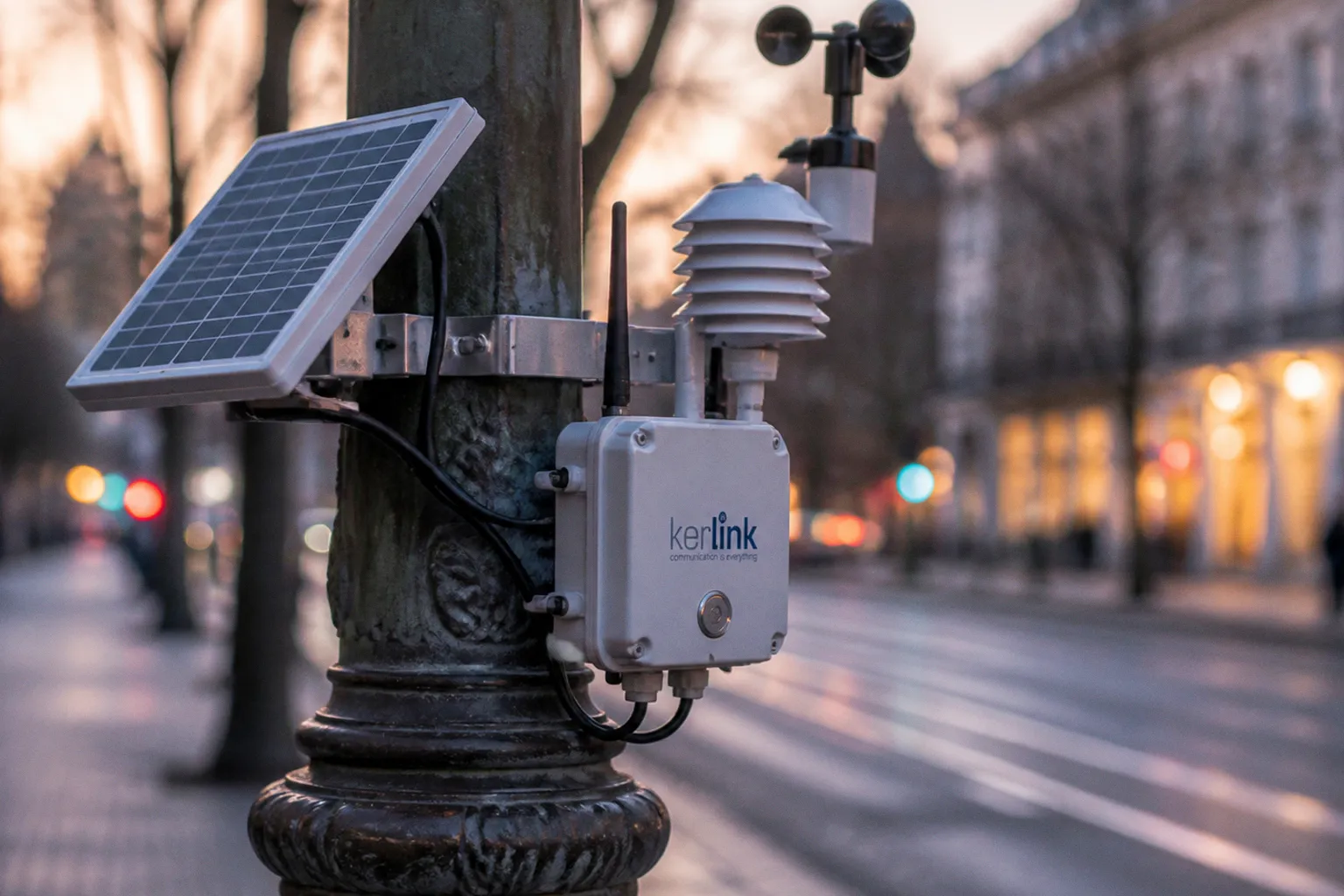

Экологический мониторинг

Сеть датчиков качества воздуха, шума и микроклимата дает городу распределенную картину, которой невозможно добиться несколькими стационарными постами. Однако здесь особенно высоки требования к калибровке и сопоставимости данных. Дешевый сенсор, установленный рядом с источником тепла или вентиляционным выбросом, может формировать локально искаженную картину.

Для управленческих решений важны не только сами значения, но и методика размещения, периодичность поверки, наличие эталонных точек и способ обработки выбросов. Иначе экологическая карта будет визуально убедительной, но не пригодной для регулирования транспорта или градостроительного планирования.

Интеллектуальный транспорт

В транспортной системе IoT связывает датчики занятости парковок, контроллеры светофоров, камеры, навигационные данные и информацию о дорожных работах. Главный барьер здесь — не сбор телеметрии, а согласование потоков данных с уже действующими центрами управления.

Для транспорта критичны задержка, доступность и устойчивость канала. Сеть, подходящая для редкой передачи показаний счетчика, не обязательно годится для управления динамическими объектами. Поэтому транспортные сценарии нередко требуют комбинирования технологий: низкоэнергетические сети для вспомогательных сенсоров, сотовые или проводные каналы для систем, где задержка напрямую влияет на безопасность.

Пилотный проект должен доказывать не работоспособность датчика, а изменение OPEX: меньше выездов, быстрее обнаружение аварий, ниже расход энергии или точнее планирование ремонта.

Пилотирование: как не превратить тест в демонстрацию

Пилотный запуск нужен для проверки трех разных уровней.

Первый — радиотехнический. Он показывает, как сеть ведет себя в реальной застройке, в подвалах, на промышленных объектах и в местах с высокой плотностью помех.

Второй — операционный. Здесь проверяется, кто получает уведомление, сколько времени проходит до реакции, как оформляется заявка и каким образом закрывается инцидент.

Третий — финансовый. Он сопоставляет дополнительные инвестиции с сокращением расходов или ростом качества услуги. Если проект не имеет измеримого экономического эффекта, его масштабирование будет зависеть только от административного решения, а не от устойчивой бизнес-модели.

Пилот следует ограничивать конкретным сценарием и заранее фиксировать базовые показатели. Например, до внедрения можно оценить количество ручных обходов, среднее время обнаружения неисправности, расход электроэнергии, число повторных выездов и долю показаний, полученных с задержкой. После запуска сравниваются не красивые панели мониторинга, а изменения в этих показателях.

Отдельная проблема — закупка. IoT-решение состоит из оборудования, программного обеспечения, связи и услуг внедрения, поэтому контракт только на поставку датчиков создает разрыв ответственности. Поставщик оборудования может ссылаться на интегратора, интегратор — на оператора связи, а оператор — на особенности городской застройки. В закупочной документации необходимо описывать конечный результат: покрытие, доступность, формат данных, сроки реакции, совместимость и порядок замены устройств.

Этот принцип универсален для цифровой инфраструктуры. Практика закупки технологических решений в других секторах, включая новые правила закупки образовательных технологий, показывает одну и ту же проблему: формальная поставка продукта еще не гарантирует достижение результата. Для умного города это особенно критично, поскольку система живет годами и зависит от множества подрядчиков.

Безопасность IoT-сетей в мегаполисе

Городской датчик редко выглядит как привлекательная цель для атаки, но в совокупности тысячи устройств образуют распределенную инфраструктуру. Скомпрометированный сенсор может стать точкой входа в сеть, источником ложных показаний или элементом атаки на серверную платформу.

В LoRaWAN для защиты передачи применяется шифрование AES с ключом 128 бит. Но наличие стандарта шифрования не закрывает весь контур безопасности. Риски возникают при производстве и первичной настройке устройства, хранении ключей, обновлении прошивки, разграничении ролей и выводе сенсора из эксплуатации.

Минимальный набор защитных мер включает:

• уникальные учетные данные и ключи для каждого устройства;
• раздельное управление сетью, приложениями и пользовательским доступом;
• безопасную процедуру первичной активации;
• регулярное обновление прошивок там, где это технически возможно;
• журналирование подключений и изменений конфигурации;
• обнаружение аномального поведения;
• резервный сценарий работы при недоступности облака;
• физическую защиту шлюзов, контроллеров и шкафов;
• отзыв доступа при замене или списании оборудования.

Особенно опасна практика, при которой все устройства устанавливаются с одинаковыми ключами или паролями. При компрометации одного сенсора под угрозой оказывается вся группа. В крупном городе это уже не локальная техническая неисправность, а системный риск.

Нужно разделять критичность данных. Показания температуры в общественном сквере и команда управления насосной станцией не должны иметь одинаковые требования к аутентификации, резервированию и времени восстановления. Единая политика с максимальными требованиями для всех объектов может оказаться слишком дорогой, а минимальная — недостаточной для инженерных систем.

Безопасность также связана с цепочкой поставок. Городскому оператору необходимо понимать, кто производит микроконтроллеры, где обновляется программное обеспечение, как долго поставщик обещает поддержку и можно ли заменить компонент без полного демонтажа сети. Дешевое оборудование без прозрачного жизненного цикла превращает масштабирование в накопление технологического долга.

Масштабирование: от квартального пилота к городской платформе

После пилота город сталкивается с другой экономикой. Десять или сто устройств можно контролировать вручную. Десятки тысяч требуют автоматизированного управления парком, единых профилей конфигурации, мониторинга состояния батарей, удаленного обновления и регламентов замены.

На масштабе меняются и требования к платформе:

• она должна поддерживать несколько протоколов и производителей;
• данные необходимо приводить к единой модели;
• географическая привязка должна сохраняться при перемещении или замене устройства;
• отказ одного шлюза не должен останавливать весь сценарий;
• архив и потоковая аналитика должны разделяться по назначению;
• интерфейсы нужно открывать для других городских систем;
• изменение поставщика не должно обнулять накопленные данные.

Особое внимание требуется уделить цифровому двойнику города. Он не сводится к трехмерной визуализации улиц. Практическая ценность цифрового двойника — в связи объектов, их технических паспортов, текущих показаний, заявок и исторических событий. Если сенсор невозможно однозначно связать с конкретным инженерным узлом, зданием или участком дороги, аналитика теряет часть ценности.

Масштабирование также увеличивает объем вторичных операций: калибровку, аудит данных, управление запасами, обучение персонала, контроль подрядчиков и планирование замены батарей. Эти расходы нельзя считать исключением. Они входят в OPEX и должны быть предусмотрены еще до перехода от пилота к промышленной эксплуатации.

Отдельный вопрос — стандартизация. Чем больше в системе закрытых форматов и уникальных шлюзов, тем выше зависимость от поставщика. На раннем этапе это может ускорить запуск, но в долгосрочном горизонте увеличивает TCO и снижает переговорную позицию заказчика. Для города с многолетним циклом эксплуатации разумнее оценивать не только функциональность решения, но и стоимость выхода из него.

Что в итоге определяет окупаемость городской IoT-системы

Технологии интернета вещей дают измеримый эффект в тех сценариях, где уже существует регулярная операционная проблема. Если город тратит ресурсы на ручные обходы, поздно обнаруживает утечки, не видит состояние оборудования или не умеет управлять освещением по фактической нагрузке, сенсоры могут сократить издержки и повысить надежность.

Если же IoT внедряется ради самого факта цифровизации, система быстро превращается в дорогостоящий слой мониторинга. Появляется поток данных, но не меняются регламенты, бюджеты и ответственность. В таком случае CAPEX освоен, а экономический эффект остается декларацией.

Финансово устойчивый проект должен пройти последовательность:

1. выбрать конкретный городской процесс с понятной стоимостью неэффективности;

2. описать архитектуру от сенсора до управленческого действия;

3. подобрать связь под реальную среду и частоту передачи;

4. посчитать TCO на полный жизненный цикл;

5. провести пилот с базовыми показателями до внедрения;

6. проверить безопасность и совместимость до закупки большого объема;

7. масштабировать только те сценарии, где подтверждено снижение OPEX или повышение качества услуги.

Строгий вердикт здесь простой: IoT в городе окупается не за счет массовой установки датчиков, а за счет дисциплины проектирования. LoRaWAN рациональна для распределенных автономных устройств с небольшими пакетами данных, NB-IoT — для объектов, где важны сотовое покрытие и прохождение сигнала в сложные зоны. Автономность до 5–10 лет возможна при правильно выбранном режиме работы, но не отменяет затрат на обслуживание и замену.

Срок окупаемости конкретного проекта зависит от состояния инфраструктуры, стоимости монтажа, тарифа связи, масштаба сети и того, насколько быстро данные доходят до операционного решения. Поэтому универсальной цифры для всех городов нет. Есть только проверяемая модель: первоначальные инвестиции, ежегодные расходы, подтвержденная экономия и срок, за который разница между ними возвращает вложенный капитал. Именно в этой точке умный город перестает быть витриной технологий и становится инфраструктурным бизнесом.
